Устройство
Устройство объединяет адрес, имя, список каналов и список команд. Именно оно становится основной единицей, которую оператор потом видит в Конфигурация, ModBus и других разделах.

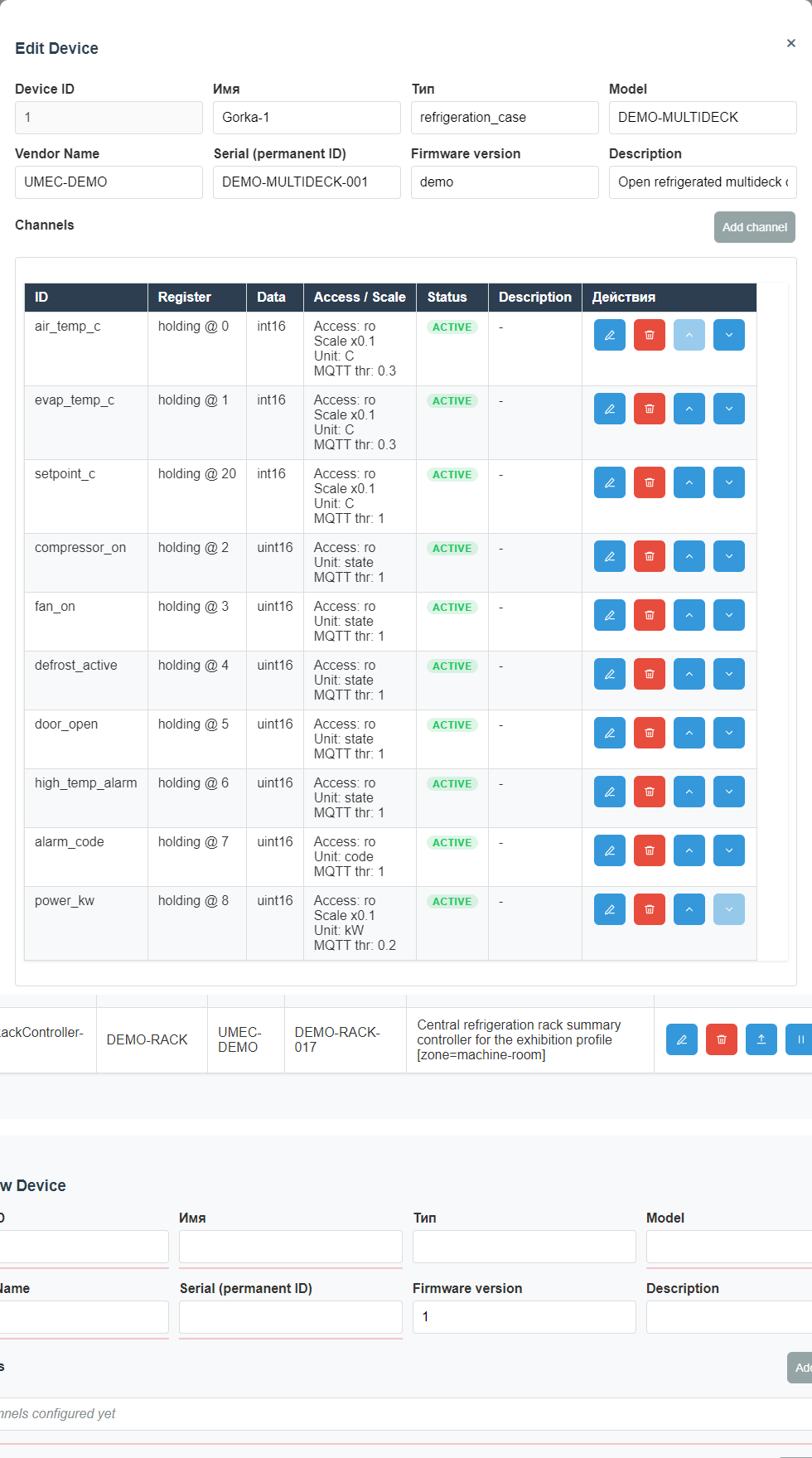

Редактор устройства
- Название Главный человеко-понятный идентификатор устройства в интерфейсе.
- Адрес Modbus-адрес конкретного узла на линии.
- Линия Определяет, по какому каналу связи устройство будет опрашиваться.
- Описание Помогает понять назначение устройства без обращения к внешней документации.
- Шаблон Упрощает создание, если структура уже встречалась раньше.
Канал
Канал связывает адрес регистра и способ его интерпретации с тем, как значение будет показано оператору. От настроек канала зависит, какие данные появятся на ModBus и как они будут читаться человеком.

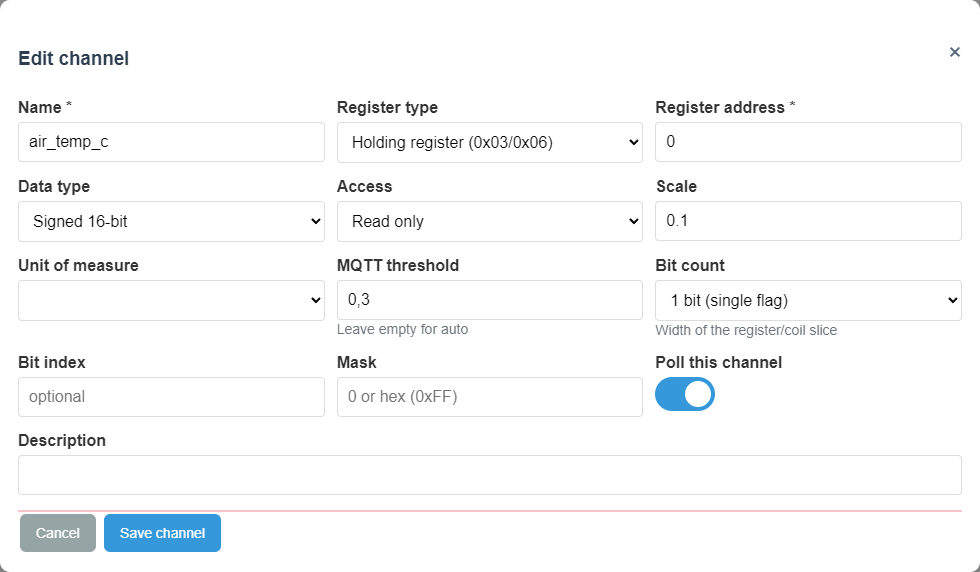

Редактор канала
Канал в ModBus
- Название канала То, как оператор увидит значение в ModBus.
- Тип регистра Определяет, откуда именно читается значение.
- Адрес регистра Указывает точное место в карте регистров устройства.
- Тип данных Определяет способ интерпретации числа.
- Масштабирование Нужно для перевода сырых значений в инженерный вид.
- Единицы измерения Делают показания понятными без дополнительных пояснений.
Команда
Команда связывает действие оператора с записью в устройство. Она должна быть понятной по названию и давать предсказуемый результат после выполнения.

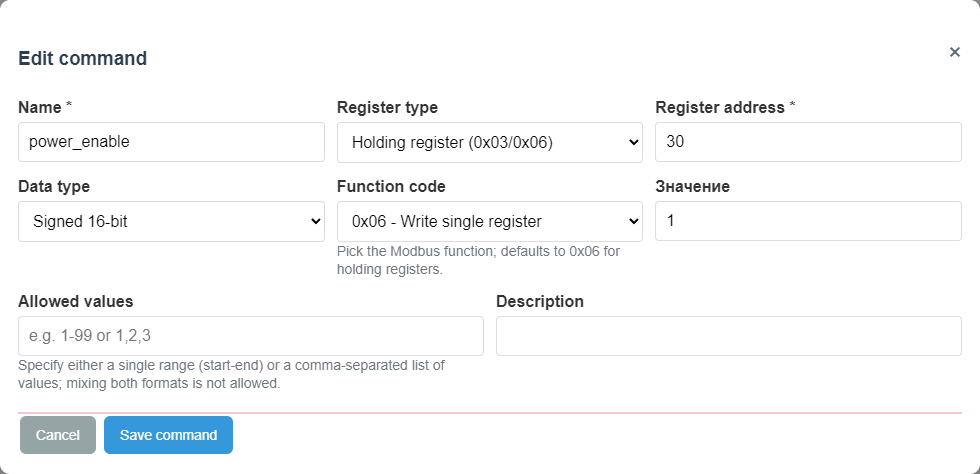

Редактор команды

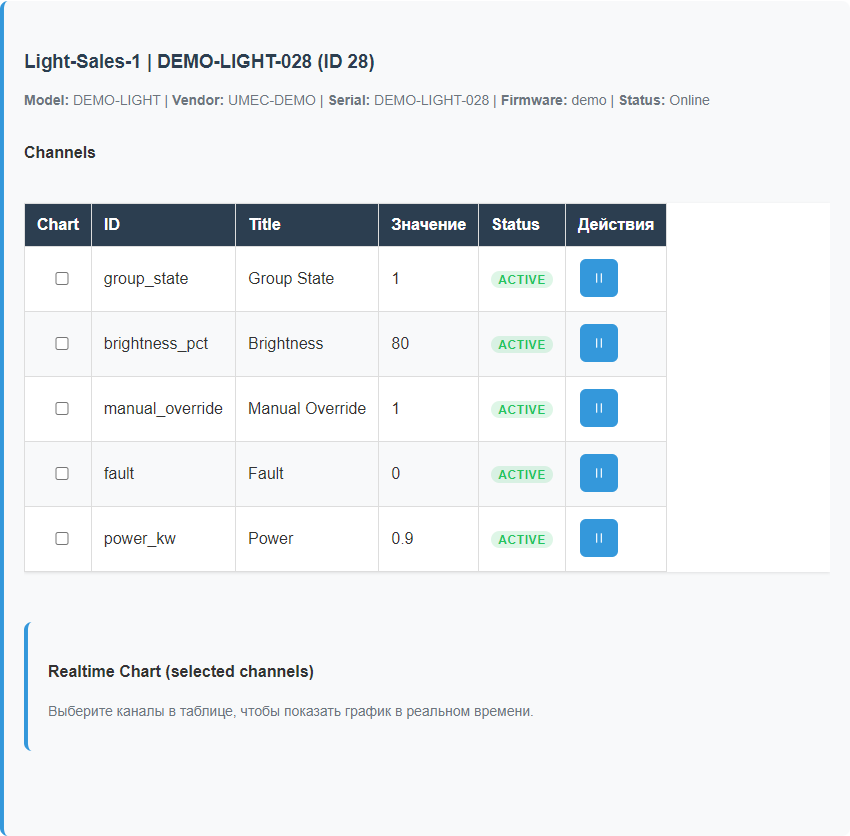

Результат команды
- Название команды Должно сразу объяснять смысл действия.
- Целевой регистр Указывает, куда именно будет отправлена запись.
- Значение записи Определяет, что реально уйдет в устройство.
- Ожидаемый эффект Должен быть виден оператору после выполнения команды.
Шаблон
Шаблон нужен, когда несколько устройств имеют одинаковую структуру и не хочется настраивать каждое вручную. Он ускоряет работу и снижает риск случайных расхождений между похожими устройствами.
JSON
JSON полезен для точного импорта, экспорта и разбора структуры, но это уже более чувствительный уровень работы. Если задачу можно решить обычными формами Конфигурация, лучше начинать именно с них.
Для UMEC Space используйте экспорт model JSON из карточки устройства шлюза. Этот файл загружается в UMEC Space Dashboard в разделе Models и появляется на платформе как Custom Model. После этого платформа связывает передаваемые шлюзом сенсоры и команды управления с понятной моделью устройства.
Симметричный импорт и экспорт устройств
Для нескольких fieldbus-протоколов формат импорта и экспорта устройств является симметричным: файл, выгруженный из шлюза, должен приниматься обратно импортом без ручного преобразования. Это важно для переноса конфигураций между объектами, резервного копирования и подготовки шаблонов счетчиков.
| Часть файла | Назначение | Правило совместимости |
|---|---|---|
| Identity | Имя устройства, описание, модель, серийный или локальный идентификатор. | Импорт не должен требовать полей, которых нет в штатном экспорте. |
| Transport | Линия, RS-485/TCP путь и выбранный протокол: modbus_rtu или dlms_cosem_spodes. |
На одну RS-485 линию указывается один протокол; смешанный список устройств на одной линии отклоняется. |
| Read model | Каналы чтения: регистры Modbus или read-only DLMS/COSEM/СПОДЭС объекты/атрибуты. | DLMS import не должен активировать operator write/action без отдельного security/audit contract. |
| Commands | Управляющие действия для протоколов, где запись поддержана и разрешена. | Для DLMS/COSEM/СПОДЭС на этапе read-only раздел отсутствует или импортируется как отключенный. |
Практическая проверка формата простая: экспортировать устройство, импортировать этот же файл на тестовом шлюзе и убедиться, что имя, линия, протокол, каналы чтения и ограничения read-only сохранились без правки JSON. Для DLMS действие Validate Import JSON только проверяет файл, Stage JSON сохраняет подготовительную копию без запуска polling, а Import Catalog JSON создаёт активную запись каталога. Запуск выполняется отдельно.
DLMS device file: Validate, Stage и Import
Для DLMS/COSEM/СПОДЭС canonical device file используется и для проверки, и для активного импорта.
Отдельное действие Stage сохраняет подготовительную копию, но не применяет конфигурацию линии и не запускает опрос.
Canonical JSON содержит верхние поля
schema_version, file_kind, protocol_id, line_id,
device, transport, poll_settings, points,
channels и пустой parameters.
| Раздел | Что фиксирует | Проверка Stage JSON |
|---|---|---|
association |
AARQ/security profile, client/server address и secret_ref без значения секрета. Для public_ln secret_ref отсутствует. |
Plaintext password/key/token отклоняются; low_auth_ln требует provisioned secret file. |
transport |
RS-485 параметры: baudrate, parity, databits, stopbits, timeout и retries. | Допускается только bounded rs485; эти поля не меняют runtime line config. |
poll_settings |
Намерение будущего опроса: enabled, interval, request timeout, retries, max points per cycle. | runtime_polling_changed=false; включение polling выполняется через отдельный line polling control. |
points |
Protocol-native OBIS descriptors: OBIS, COSEM class, attribute, type, scaler, unit. | Каждая точка read-only, OBIS валиден, line/protocol совпадают с верхним файлом. |
channels |
Operator-facing каналы для UI, dashboards, automation, MQTT Generic и UMEC Space. | point_ref.point_id должен ссылаться на points[].id. |
Успешная проверка возвращает normalized_device_file: в нем есть общий
source_id, а каждая точка и каждый канал получают стабильный point_uid.
Эти идентификаторы нужны live polling, чтобы публиковать значения без повторного разбора
исходного import JSON. Ответ также содержит import_export_symmetry: проверку наличия
canonical points[], channels[], parameters[] и правило
same_payload_for_export_and_import.
Шаблоны Wiren Board wb-mqtt-serial
Шлюз не хранит внутри каталог сторонних шаблонов и не скачивает его автоматически. Оператор загружает разрешённый ему JSON-файл, а шлюз конвертирует поддерживаемую DLMS-модель в canonical schema v3. Конвертация является preview: она не пишет каталог, не меняет владельца линии и не запускает polling.
- Выберите шаблон счётчика и задайте deployment context: line ID, meter address и локальную identity.
- Выполните Convert и проверьте
valid,ready_for_import, warnings и число выбранных каналов. - Сохраните
normalized_device_file; проверьте OBIS, unit, scale и MQTT threshold/force interval. - Выполните Validate, затем Import Catalog JSON и обратный Export.
- Только после симметричного export переключайте владельца линии и включайте polling.
secret_ref;
plaintext password/key/token отклоняются и не должны попадать в export или журнал.

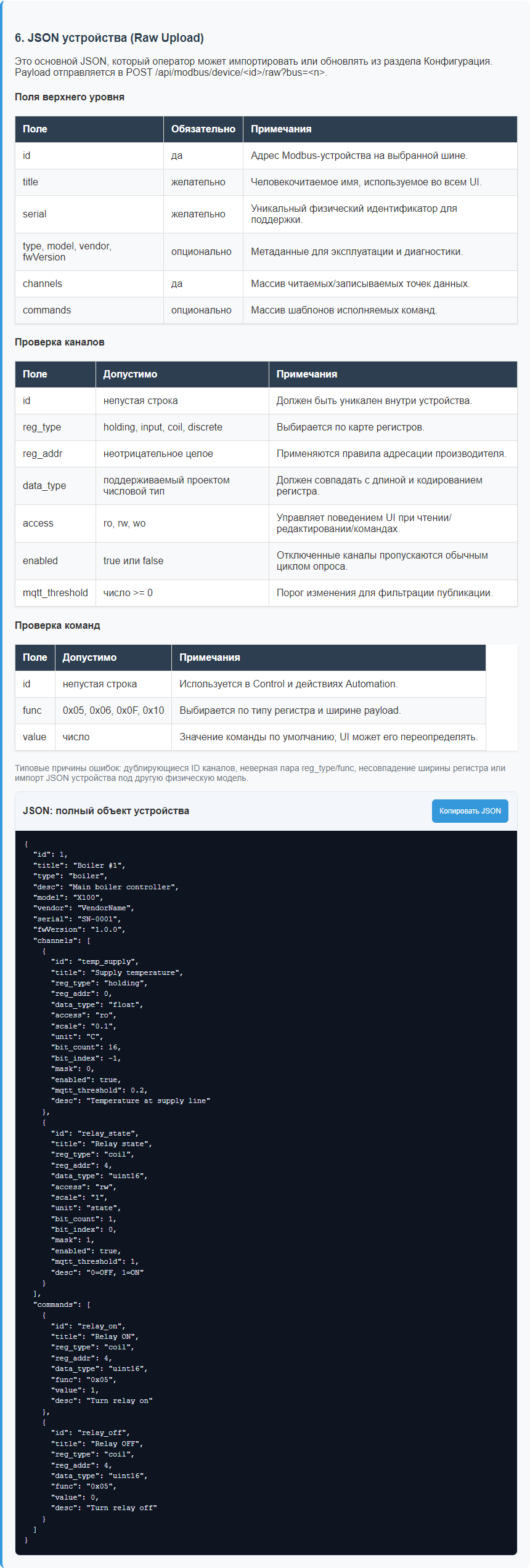

Справочный JSON
Когда использовать что
- Формы Конфигурация: когда нужна обычная безопасная настройка.
- Шаблоны: когда несколько устройств похожи по структуре.
- JSON: когда нужен точный перенос или разбор структуры на более низком уровне.
- Model JSON: когда нужно передать модель Modbus-устройства в UMEC Space Models как Custom Model.
Краткая последовательность создания устройства
- Настроить линию связи.
- Создать устройство и задать его адрес и имя.
- Добавить каналы для измеряемых значений.
- Добавить команды для управляющих действий.
- Проверить результат на странице ModBus.
Связанные разделы
- Справочник UI для пояснения экранов Конфигурация и ModBus.
- Ввод в эксплуатацию для общего порядка настройки.
- Диагностика для разбора проблемных конфигураций.
